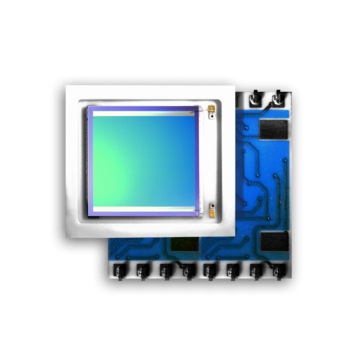

Détecteurs sensibles à la position - prêts à l’emploi !
Pour simplifier le travail des utilisateurs, le circuit de traitement des signaux est déjà relié aux détecteurs sensibles de position SPC de SiTek.
Préamplificateurs
Il contient quatre préamplificateurs de transimpedance différents (deux pour l'axe des X et deux pour l'axe des Y) ainsi que les amplificateurs de somme et de différence pour chaque axe, chacun des deux avec des entrées pour un ajustement de compensation. Les courants de PSD sont convertis en tensions bipolaires qui représentent avec une haute résolution la position et l'intensité du centre d'une tache laser sur la surface sensible.
Assemblage
Le circuit est monté sur un large substrat en céramique de 20,5 mm² x 20,5 mm² utilisant une technologie de couche épaisse avec résistance équilibrée par laser. Il est chargé à ±15 V et émet une tension de sortie maximum de ±12 V. La largeur de bande est de 3 dB à 400 Hz en moyenne avec un temps de montée de 13 V/µs.
Le circuit de traitement des signaux est disponible dans un design compact avec les PSDs Si bidimensionnels, les 2L10 (10 x 10 mm) et le 2L4 (4 x 4 mm), ainsi qu'avec le PSD Si unidimensionnel, le 1L5 (5 x 1 mm).
Le circuit peut également être combiné avec tous les autres PSDs SiTek.
SPC PSD disponible avec carte d'évaluation
Les cartes d'évaluation facilitent encore davantage la manipulation des PSDs. Le détecteur est monté sur une petite carte PCB qui peut être fixée sur un banc optique. Tous les signaux entrants et sortants sont reliés à un connecteur à 14 pins.
