Solutions Motorisées

Gamme des systèmes Optiques à Effet Hall

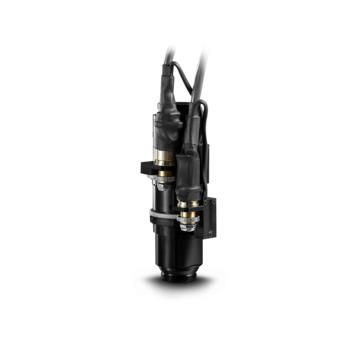

• Systèmes optiques à zooms motorisés intégrants des senseurs solides à technologie Effet-Hall
• Les senseurs à Effet-Hall ne sont pas sensibles à la lumière ambiante, la contamination de l’environnement, et les variations de tension.
• Motorisation du zoom et du focus, ou seulement du zoom.
• Les contrôleurs des moteurs un axe ou deux axes sont pilotés par RS-232 ou USB
• Les systèmes de contrôle sont disponibles en boîtier ou sous forme de carte en version OEM.
• Les logiciels associés incluent les interfaces Windows et les pilotes National Instrument ‘VI’.



Technologie des senseurs à Effet-Hall

• Insensibles à la lumière ambiante
• Insensible à la contamination de l’environnement
• Insensible aux variations de tension

Conception plus Robuste

Le concept de motorisation retenu par Navitar, disponible sur les systèmes de la série 12X ou 6000, intègre les senseurs magnétiques à Effet-Hall pour référencer la position. Les senseurs à Effet-Hall sont des composants solides n’incluant aucune pièce mobile. Ils sont basés sur le principe de l’Effet-Hall, du nom de son découvreur Edwin Hall en 1879. Le mécanisme de fonctionnement de l’Effet-Hall repose sur l’utilisation d’un champ magnétique pour générer un pulse dans un circuit à semi-conducteurs.

Comparativement aux senseurs à effet photo-électriques, ils ne sont pas sensibles aux environnements difficiles, sales ou poussiéreux, à la lumière ambiante, ou aux variations du secteur.

Nos systèmes motorisés incluent les interfaces utilisateurs Labview « VI » et Windows. Ils peuvent être contrôlés via un port RS-232 ou USB. Le système de contrôle est fournit sous forme de boîtier indépendant ou bien pour les OEM en version format carte électronique.

L’utilisateur a le choix de motoriser le zoom et la focalisation ou juste le zoom. Nous proposons trois types de moteurs.

• Moteurs pas à pas deux phases (Faulhaber)


• Moteurs pas à pas cinq phases (Oriental, Vexta)


• Servomoteurs continus avec encodeurs (Faulhaber)
