Détecteurs THz

Comment le rayonnement Terahertz est-il mesuré ?

Les sources de THz se présentent dans de nombreuses variétés, y compris celles continues ou pulsées. Elles s'étendent dans des gammes de puissance du nW au mW et dans des plages d’énergie du nJ au mJ. Comme la plupart des sources électromagnétiques, elles doivent être caractérisées pour leurs performances et/ou leurs contrôles.

Les sondes THz vendues par LASER COMPONENTS fonctionnent selon le principe pyroélectrique ou thermoélectrique (THz-D) et sont faciles à utiliser. Les sondes pyroélectriques ont plusieurs avantages dans la mesure du rayonnement THz :

• Application dans la gamme de 0,1 µm à 3000 µm
• Application à la température ambiante avec une sensibilité élevée
• Dynamique étendue du nW au mW
• Moins cher et plus facile d'utilisation que des cellules de Golay

Séries THZ-I

Modules USB ou BNC intégrés pour mesurer le rayonnement THz.

Caractéristiques :

• Détecteurs THz avec modules analogiques (BNC) ou les modules numériques intégrés (USB) - aucun besoin de moniteur
• Grande dynamique du nW au mW
• USB : alimentée par votre PC, logiciel LabView inclu

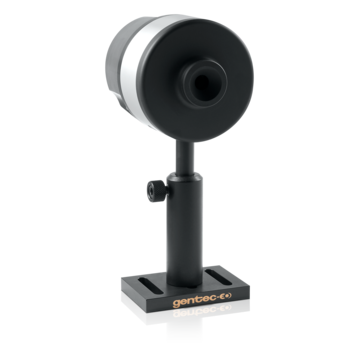

• BNC : batterie ou alimenté A.C. pour l’utilisation avec un oscilloscope, très faible niveau de bruit.

Série THZ-B

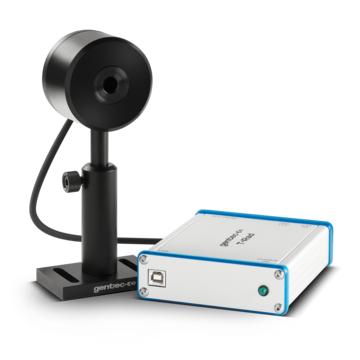

Les sondes THZ-B sont utilisées avec le T-RAD USB ou avec des modules APM.

Caractéristiques des détecteurs de THZ-B :

• Grand choix des ouvertures de 1,5 mm de diamètre à 9 millimètres de diamètre.
• Réponse haute tension jusqu'à 500 KV/W
• Hautes puissances moyennes jusqu'au 200mW
• Choix entre les modules numériques ou analogiques



Ils peuvent être employés avec le module T-RAD-USB ou APM.
