Le facteur de qualité de faisceau M2 décrit la différence entre l’angle de divergence d’un faisceau laser et le faisceau gaussien idéal. Plus la valeur est faible, meilleure sera la focalisation du laser.

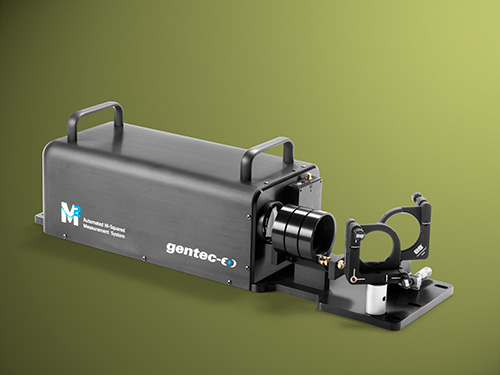

Avec la Beamage-M2, Gentec-EO a maintenant introduit un système automatisé qui effectue une mesure de M² selon les spécifi-cations ISO11146 et ISO13694 en seulement 20 à 60 secondes. Le détecteur est une puce de capteur CMOS particulière-ment grande (11,3 mm x 11,3 mm) avec une résolution de 4,2 mégapixels. C’est le seul système M2 équipé d’un jeu complet d’optiques de 50 mm et convient donc également pour des diamètres de faisceau ou des angles de divergence supérieurs.
Deux miroirs de renvoi réglables permettent un réglage simple et flexible du faisceau laser. Le trajet du faisceau est «replié» de 180 degrés à l’intérieur de l’appareil via deux miroirs de renvoi réglés en usine. Cela permet une course de 400 mm de l’axe optique et nécessite un minimum d’espace à une vitesse optimisée. Grâce à son design pratique, la Beamage-M2 peut être faci-lement montée sur des tables optiques. Cela la rend idéale pour une utilisation dans les laboratoires de R&D. Des mesures auto-matiques et manuelles sont possibles grâce à un logiciel convivial.
