Cinq Nouveau Filtres Passe-bande pour les Détecteurs Pyroélectriques

Les filtres passe-bande pour les détecteurs IR : avec cinq nouveaux produits, Laser Components vous propose la gamme de produits standards la plus variée au monde disponible pour tout type de mesure ! Au total, il y a dix-sept filtres différents.
Les détecteurs IR sont polychromatiques. Ceci signifie qu’ils ne détectent pas seulement la longueur d’onde, mais aussi toute la largeur de la bande allant de 0,1 µm à 100 µm dans le cas des détecteurs pyroélectriques.

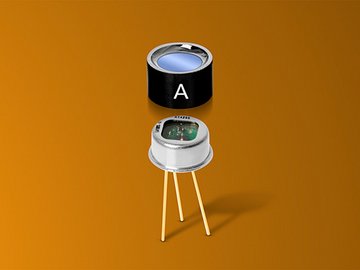

Ces filtres passe-bande sont soit montés directement à l’intérieur du boîtier fermé du détecteur ou  disponibles sous forme de capsule distincte à attacher sur un détecteur pyroélectrique existant. Nous allons vous présenter les nouveaux cinq filtres ci-dessous :

Filtre B : Filtre de référence
Un filtre de référence ne devrait présenter aucune bande d’absorption de gaz. Généralement, le filtre H testé et éprouvé, ne présente pas ces bandes, sauf en présence de SO₂ dans le mélange gazeux. Dans ce cas, il faut utiliser le filtre B :
Lambda_peak = 3,86 µm, FWHM = 90 nm

Filtre O : Filtre alcool
La mesure du taux d’alcool est devenue de plus en plus fréquente exigeant un filtre standard comme suit :
Lambda_peak = 9,50 µm, FWHM = 450 nm

Filtre M : Filtre vapeur d’eau
La vapeur d’eau existe pratiquement dans tous les mélanges gazeux, ce qui conduit souvent à un bruit de fond perturbant. Les tentatives de mesurer cela avec un filtre à 2,94 µm, par exemple, entraînent des problèmes de sensibilité croisée avec le CO₂. Le filtre M a prouvé une plus grande fiabilité dans les applications pratiques :
Lambda_peak = 5,78 µm, FWHM = 180 nm

Filtre S : Filtre méthane
Le méthane est généralement mesuré à 3,33 µm ; cependant, ce n’est pas particulièrement spécifique. Pour des meilleurs résultats, il faut mesurer correctement la bande spectrale ou utiliser des méthodes laser. Sinon, il est possible d’utiliser le filtre S fonctionnant à de plus hautes longueurs d’ondes :
Lambda_peak = 7,91 µm, FWHM = 160 nm

Filtre A : Filtre CO₂
Depuis plus d’an an, nous travaillons avec un fabricant de capteurs CO₂ pour trouver le filtre CO₂ ayant le meilleur signal et la linéarisation la plus simple pour la régulation des systèmes de climatisation. Voici la meilleure spécification identifiée :
Lambda_peak = 4,265 µm, FWHM = 110 nm
