Evolutions Technologiques des Détecteurs Pyroélectriques 0.2 à 100 µm

Les détecteurs pyroélectriques sont connus pour leurs nombreuses applications dans l’analyse des gaz, les capteurs de flammes, la pyrométrie ou encore la spectroscopie infrarouge.

Notre programme standard comprend les détecteurs pyroélectriques mono éléments d’une part et les détecteurs multicanaux d’autre part.

La gamme de nos DETECTEURS MONO-ELEMENTS est constituée de 3 tailles de chip. La plus petite taille est montée en boîtier de 4.7 mm, elle est principalement utilisée lorsque l’encombrement est limité. La taille intermédiaire est quant à elle considérée comme la taille standard, et son boîtier est de diamètre 8.2 mm.

Enfin, la plus grande taille est principalement destinée aux applications liées à la sécurité.

Depuis 2003, l’intégration d’un OPV dans le boîtier a permis un gain incontestable du niveau de signal et de la stabilité thermique. L’ajout simultanément de l’option « faible effet microphonique » en standard permet désormais l’utilisation de ces détecteurs en milieu industriel contraignant (vibrations).

Les séries constituées sur la base des chips de 1.4 x 1.0 mm² avec OPV peuvent être considérées comme des alternatives économiques des versions 2.0 x 2.0 mm² sans l’option « faible effet microphonique ». Il faut noter que dans ce cas, les détecteurs de taille 1.4 x 1.0 mm² avec OPV seront livrés en boîtier 8.2 mm.

Toutes les séries 3.0 x 3.0 mm² incluent en standard l’option « faible effet microphonique ».

Quant aux DETECTEURS MULTI-ELEMENTS, ils sont disponibles en 2 ou 4 canaux. Chaque canal étant équipé de son propre filtre optique, chaque voie est bien sûr isolée électriquement et optiquement des autres voies.
Les ouvertures disponibles sont respectivement de 6.0 mm et 9.5 mm de diamètre pour les structures planaires et 2.0 x 2.0 mm², 2.5 mm de diamètre et 2.8 x 2. 8 mm² pour les structures dites « 3D ».

Les structures planaires en 6.0 mm sont disponibles en version 2 canaux, toutes les options habituelles sont disponibles sauf l’option « faible effet microphonique ».

En 9.5 mm les 2 ou 4 canaux sont disponibles avec les options courantes. Le modèle avec OPV, thermiquement compensé, et « faible effet microphonique » représente la version la plus sophistiquée.

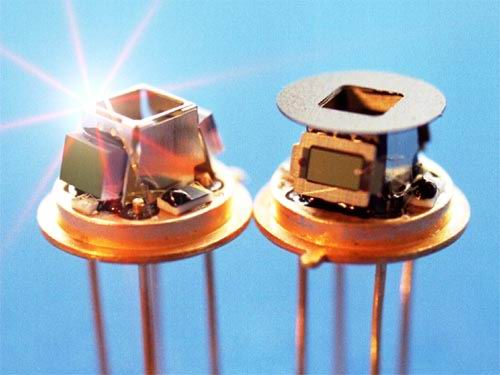

Les structures dîtes « 3D », sont basée sur l’utilisation d’un séparateur optique intégré, constitué d’une structure micro-usinée pyramidale à 4 faces réfléchissantes, le rayonnement incident entre par une ouverture unique et est également répartie vers les 2 ou 4 canaux. Ainsi les différents détecteurs reçoivent toujours exactement la même proportion de signal, même si celui-ci est partiellement obstrué. Ces détecteurs sont donc parfaitement insensibles à tout obstacle extérieur, tel que poussières ou particules.

En plus de la correction des erreurs de symétrie, les utilisateurs de ces détecteurs hautement sophistiqués apprécient la possibilité de fournir des mesures séparées sur les 4 canaux disponibles.
