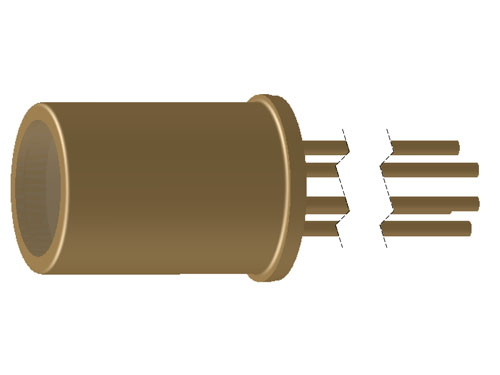

LASER COMPONENTS présente ses nouveaux récepteurs photodio-des à avalanche : La série H0. Fournis dans un boîtier TO46 modifié très compact avec un diamètre de ~5 mm, les récepteurs APD de la série H0 peuvent être intégrés dans des systèmes de petites dimensions avec lesquels des distances peuvent être mesurées ou les plus petits signaux de lumière être détectés. La manière la plus simple d‘employer un détecteur est d’utiliser un circuit récepteur intégré. La qualité est jugée selon le bruit produit.
Pour le système entier, cependant, le bruit d‘amplification constitue la source dominante. Pour réduire le bruit global du module détecteur/amplificateur, la capacité reliée à l‘amplificateur doit être aussi faible que possible grâce à des connections aussi courtes que possible. Avec la série H0, nous avons développé un récepteur APD avec un bruit inhérent presque nul.
Selon la résistance de rétroaction intégr-ée, une largeur de bande de DC jusqu‘à 80 MHz peut être réalisée. Si la SAR500, une APD Si avec un diamètre du 500 μm, est intégré, le module a un NEP de seulement 4,86 fW/sqrt (Hz) à une amplification de 3 x 107 V/W. Et 1,1 x 106 V/W @ pW/sqrt (Hz) avec une 80 μm ou 200 μm APD InGaAs de la série d‘IAG.
