Barrette Linéaire x-InGaAs Série IG22

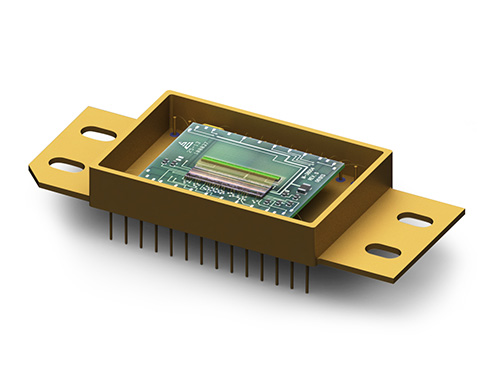

Nous présentons la série IG22X0103­L28-256TEC, une barrette linéaire ­x-InGaAs pour la spectroscopie SWIR.

Cette barrette présente 256 pixels @ 30 µm x 250 µm chacun avec un pitch de 50 µm, en fonctionnement avec refroidissement le domaine spectral est couvert jusqu’à 2,1 µm (20% point).

Pourquoi vous devriez la tester !

La raison d’intégrer un détecteur sophistiqué ­InGaAs étendu dans ce produit complexe se situe dans ses nombreux avantages technologiques.
Ces avantages sont détaillés comme suit :

1. Fonction de zéro automatique pour la réduction du courant d’obscurité. Dans les photodiodes, le courant d’obscurité dépend de la tension de polarisation appliquée. Ainsi, l’opération en mode libre de potentiel est idéale, normalement, cependant, la compensation d’entrée de l’amplificateur agit en tant que tension de polarisation. Dans la barrette IG22, cette tension indésirable est remise à zéro après chaque lecture.
2. Amplification. L’amplification peut être finement ajustée à huit niveaux, individuellement par pixel. C’est en effet très pratique car le milieu de la ligne est souvent illuminé plus fortement que ses bords. Ainsi, la dynamique optimale par pixel peut être utilisée.
3. Cette barrette est conçue pour une linéarité élevée. Le but est une valeur de 99,9%.
4. Conception thermique optimisée. Cette barrette, qui est équipée d’un élément Peltier à deux étages, réalise un dT de 65 K (c.-à-d., qu’elle peut être refroidie de la température ambiante jusqu’à -40°C).
5. Filtre passe-bas intégré. Un filtre passe-bas anti-aliasing est intégré avant le circuit d’échantillonnage et de blocage.

En outre, cette barrette est équipée de toutes les fonctionnalités commerciales standards, telles que le double échantillonnage corrélé (CDS). Une électronique complète d’évaluation est disponible avec une interface USB.
