PSD-Module und Auswerteelektronik

Um die Positionsmessung noch einfacher zu gestalten, bietet SiTek kleine, kompakte PSD Module an. In einer Halterung (PSD Holder MH01) sind entweder eindimensionale PSDs von 2,5 mm bis 20 mm oder zweidimensionale PSDs mit einer Kantenlänge von 2x2 mm² bis 20x20 mm² integriert. Diese PSD Halterungen lassen sich über einen DSUB9 Stecker mit dem SEEPOS verbinden und bilden somit eine komplette „plug&play“ Einheit für hochpräzise Positionsmessungen.

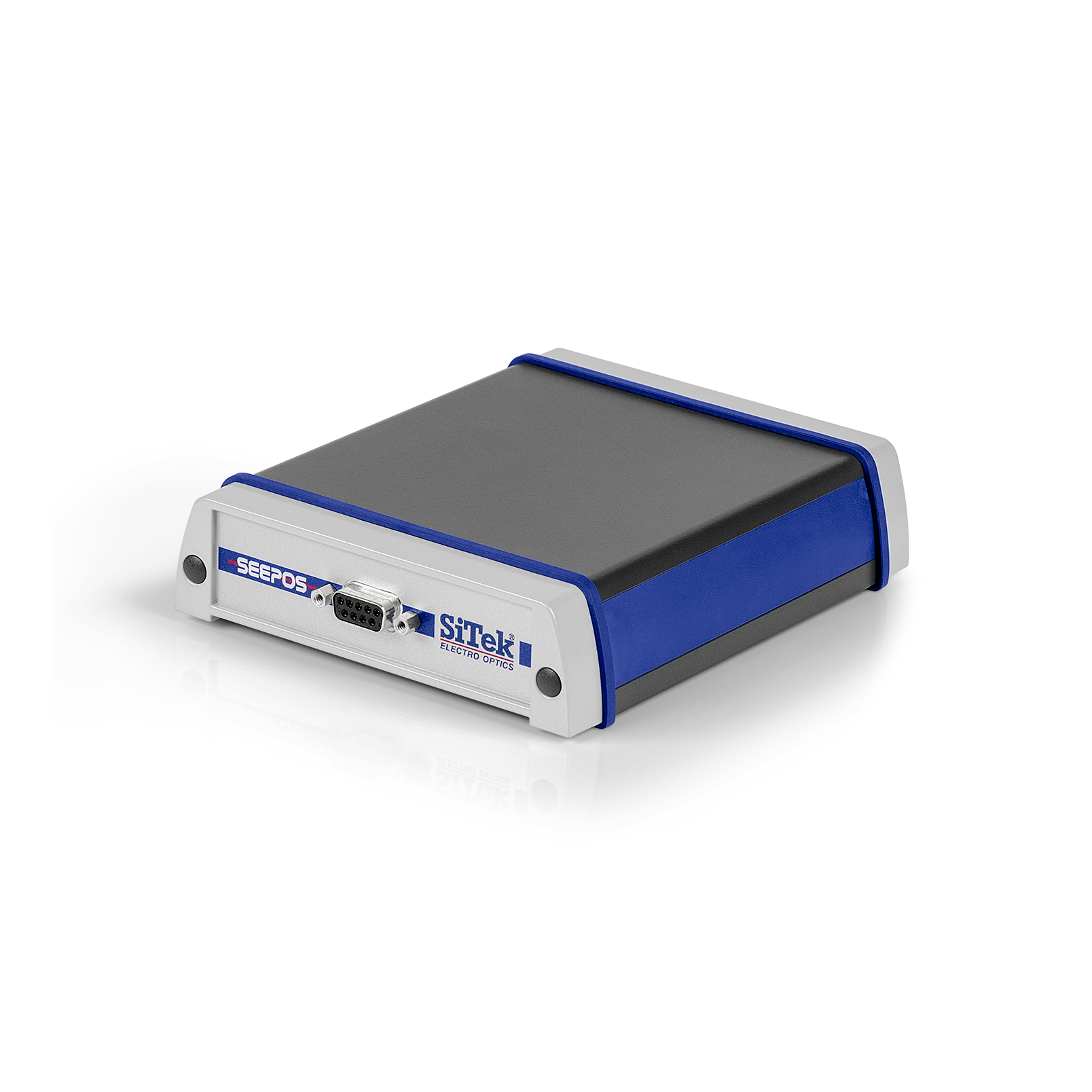

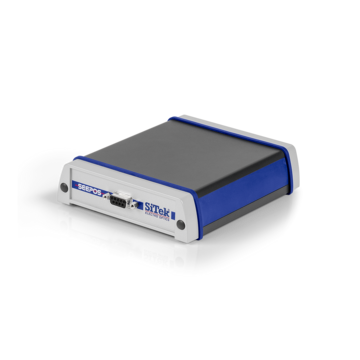

Das SEEPOS von der Firma SiTek ist ein Positionsverarbeitungssystem für ein- und zweidimensionale PSDs, mit dem Positionen mit einer Auflösung von 16 Bit bei Geschwindigkeiten bis 1 MHz gemessen werden können. Dies ist möglich über einen großen Leistungsbereich von nW bis mW, sowohl für DC Anwendungen, als auch bei modulierter Lichtquelle.

Mit der im Lieferumfang enthaltenen Software können alle Parameter, wie PSD Vorspannung, Verstärkung, der Einsatz von analogen oder digitalen Filtern u.s.w., eingestellt und kontrolliert werden. Der Lichtspot auf den Detektor wird dabei auf dem Bildschirm in XY-Richtung, ebenso wie die Schwankungen X-t, Y-t graphisch angezeigt. Optimierte Plot-Algorithmen gewährleisten, dass alle Daten mit USB 2.0 in voller Geschwindigkeit an dem jeweiligen Rechner visuell dargestellt werden können.
