Der Widerstandswert der photokonduktiven Detektoren ist abhängig vom einfallenden Licht. PbSe hat einen besonders starken inneren fotoelektrischen Effekt: Wenn infrarotes Licht auf den Bleiselenid-Detektor trifft, so verringert sich sein Widerstand. Die Detektoren können ungekühlt eingesetzt werden bis zur Wellenlänge 4,7 µm. Bei Raumtemperatur haben sie eine Detektivität D* größer 1010. Bei niedrigen Temperaturen erzielen sie eine noch höhere Performance; die Wellenlänge verschiebt sich zudem auf 5,2 µm.
Die PbSe Photodetektoren haben ein gutes Preis-/Leistungsverhältnis bei hoher Sensitivität und guter Zeitkonstante.
Anwendungsgebiete
PbSe Detektoren reagieren sehr schnell und eignen sich daher besonders für High-Speed Anwendungen wie bspw. der Aufdeckung von Hot-Spots. Aber auch in der medizinischen Gasanalyse (CO2-Messung) und bei Abgasmessungen im Industrie- und Automobil-Bereich werden sie verwendet, ferner bei der Messung von Feuchte und Kohlenwasserstoffen.

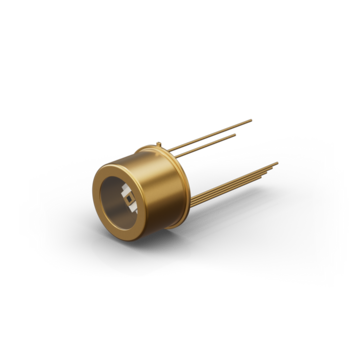

PB45/50/55 – Die PbSe Detektoren von LASER COMPONENTS
Die Bleiselenid-Detektoren werden von der Laser Components Detector Group in den USA – Arizona gefertigt. Die Standardgröße der PbSe-Chips ist serienunabhängig 2x2 mm. Andere Abmessungen sind auf Anfrage erhältlich.
PB45 ist die ungekühlte Baureihe die Strahlung mit einer Wellenlänge zwischen 1 µm und 4,7 µm detektiert.
PB50 kennzeichnet die Bleiselenid-Detektoren mit Peltierkühlung bis – 20°C bzw. bis -30°C.
Bei der PB55-Serie ist eine Peltierkühlung bis mindestens -45°C integriert.
Unser IR Detektor-Sortiment
Panchromatische, photoleitende und thermische Detektoren
InGaAs PIN Photodioden
Moderne InGaAs-PIN Fotodioden sind panchromatisch und wandeln breitbandig Licht im VIS-NIR Bereich in einen Photostrom um. Konkret bedeutet dies einen Empfindlichkeitsbereich von 500 nm bis 1700 nm für das reguläre InGaAs und - in Abstufungen - bis zu 2600 nm für das extended InGaAs. Varianten für die Datenübertragung sind nicht panchromatisch.
PbS und PbSe Detektoren
PbS ist ein Standard SWIR-Halbleiterdetektor (1 – 3,3 µm) während PbSe im MWIR (1 – 4,7 µm ungekühlt, bis 5,2 µm gekühlt) verwendet wird. Unsere Bleisalzdetektoren sind photoleitend – der Detektorwiderstand verringert sich bei Beleuchtung. Die Kristallstruktur ist polykristallin und die Herstellung erfolgt mittels chemischer Abscheidung.
Pyroelektrische IR Detektoren
Pyroelektrische IR-Detektoren sind thermische Detektoren - es wird ein elektrisches Signal in Abhängigkeit der Temperaturänderung auf dem Chip ausgegeben. Diese Temperaturänderung wird verursacht durch die Lichtabsorption. Als pyroelektrische Materialien setzen wir LiTaO3 und DLaTGS ein. Diese Detektoren decken das gesamte Spektrum ab. Trotzdem werden sie hauptsächlich im MWIR und LWIR eingesetzt - auch die Verwendung in der THz Region ist populär.
