Neu für spektrale Messungen werden vorgestellt das Wellenlängenmessmodul mWAVE-A1 und das hochauflösende optische Spektrumanalysator-Modul mHROSA-A.
Das mWAVE-A1 ist ein Multi-Wellenlängen-Wavemeter welches mittels kohärenter Detektionstechnik die optischen Leistungspegel und Mittenwellenlängen von dicht gepackten optischen Signalen mit einem Abstand bis hinunter zu 2 GHz bestimmen kann. In DWDM Übertragungssystemen lassen sich so die vorhandenen DWDM Wellenlängen und deren Leistungspegel detektieren.
Das hochauflösende optische Spektrumanalysator-Modul mHROSA-A1 kombiniert Multi-Wellenlängen-Wavemeter mit einem hochauflösenden optischen Spektrum-Analysator. Neben der Detektion und Messung der Leistungspegel ermöglicht das OSA-Modul auch die grafische Darstellung des Spektrums. Typische Anwendungen sind die Charakterisierung von DWDM-Übertragungssystemen, optischen Quellen, Transpondern und Line Cards.
Module für die MAP Platform
- MAP Platfom Mainframes

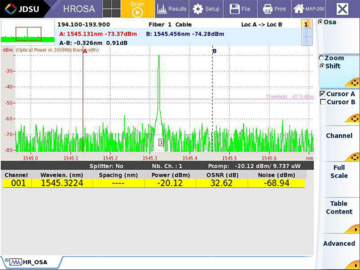

- MAP HROSA Modul und Benutzeroberfläche

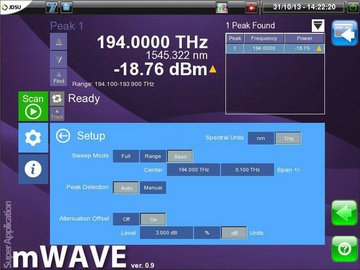

- MAP WaveMeter Modul und Benutzeroberfläche
Good To Know!
MAP - Modularer LWL-Messplatz für F&E und Produktion

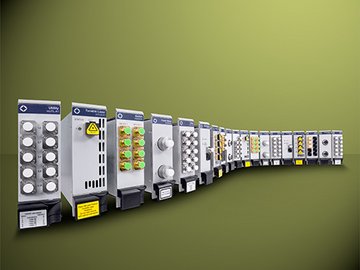

Die modulare Messplattform MAP-200 von JDSU ist ein modular aufgebauter Messplatz für die Charakterisierung faseroptischer Komponenten und Systeme in der Forschung, Entwicklung und Produktion. Für die MAP-200 gibt es ein breites Portfolio optischer Module und Mainframes. Diese umfassen
- Verschiedene optische Lichtquellen
- Detektoren
- Variable Abschwächer
- Optische Schalter
- Erbiumdotierte faseroptische Verstärker EDFAs
- Durchstimmbare Filter
- NEU: spektrale Messmodule mWAVE-A1 und mHROSA-A1
Warum MAP? Vorteile der MAP Lösung sind die hohe Packungsdichte und Konfigurierbar- keit. Die Detektormodule beispielsweise sind mit bis zu 4 Eingängen pro Single-Slot-Modul verfügbar. Durch den modularen Aufbau können optische Messplätze sehr flexibel auf- gebaut und an wechselnde Anforderungen einfach angepasst werden.
Einsatzgebiete. Typische Anwendungen sind Einfügedämpfungs-Messungen, Test optischer Transceiver und Transponder, die Charakterisierung passiver und aktiver faseroptischer Komponenten und Systeme hinsichtlich ihrer optischen Eigenschaften und Leistungsfähigkeit.
Modularität. Zur Einbindung der MAP Plattform in automatisierte Testabläufe stehen GPIB, Ethernet und USB Schnittstellen und IVI (interchangeable virtual instrument) Treiber zur Verfügung.
