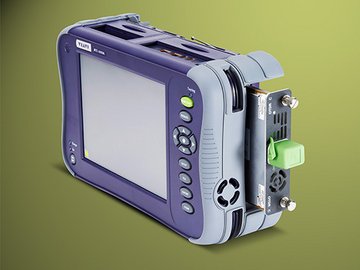

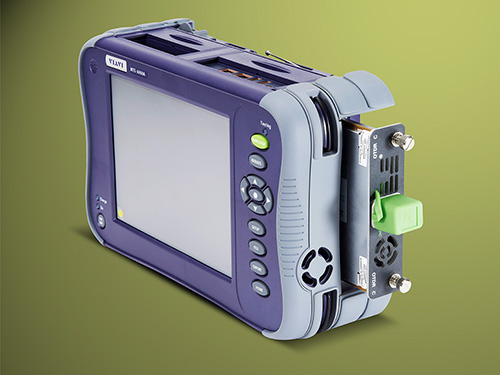

Viavi Solutions stellt das kompakteste OTDR-Modul vor, das für sehr kurze Multimode-LWL-Strecken erhältlich ist. Es ist das 8123AV für die Plattform MTS-6000A.
In U-Booten oder der Luft- und Raumfahrt ist die Überprüfung von Lichtwellenleitern besonders herausfordernd. Die LWL-Kabel werden in schwer zugänglichen, engen Räumen installiert und sind widrigen Umgebungsbedingungen ausgesetzt, dabei müssen sie großen Temperaturunterschieden und Vibrationen standhalten. Eine regelmäßige Überprüfung ist notwendig.
Die Lichtwellenleiter in diesen Anwendungen sind zwischen 10 cm und 100 m lang. Dabei sind die Abstände zwischen den Spleißen und Steckern sehr gering und die verwendeten Steckverbinder haben Rückreflexionen < -20 dB.
Für die Vermessung gab es bislang nur hoch spezialisierte und teure Messgeräte mit großen Abmessungen, deren Bedienung sehr komplex ist. Für das Labor oder die Produktion sind sie perfekt geeignet, versagen aber spätestens bei der Installation vor Ort oder im Wartungsfall.
Nun hat Viavi für die Plattform MTS-6000A ein hochauflösendes OTDR-Modul entwickelt, was auf genau diesen Markt abzielt. Das 8123AV wartet mit extrem kurzen Totzonen auf (20 bzw. 40 cm) und hat bei einer Pulsbreite von nur 1 ns immer noch 16 dB Dynamik. Diese Kombination macht das OTDR immun gegen hohe Reflexionen im System. Damit lassen sich auch kurze Längen und Abstände zwischen den Ereignissen exakt bestimmen.
Die Messung erfolgt im AUTO Mode. Zur Vereinfachung der Bedienung kann das Messergebnis entweder als Grafik oder in Form von Symbolen dargestellt werden. Das erleichtert auch Nichtspezialisten die Auswertung des Gemessenen.
Vordefinierte Messkonfigurationen können im Gerät gespeichert werden und stehen für spezielle Messanforderungen jederzeit zur Verfügung.
