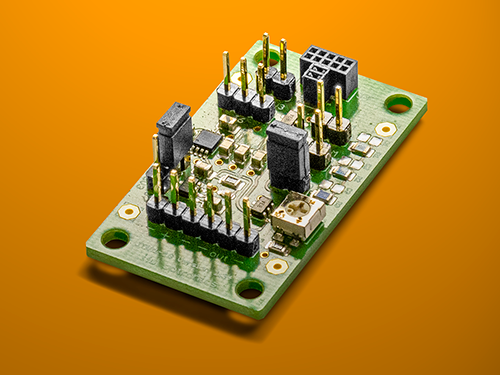

Der Transimpedanzverstärker JTIA1-1G von ifw optronics verstärkt die von SiC-UV-Photodioden erzeugten, nur wenige Nanoampere starken, Photoströme und wandelt sie in einen nutzbaren Spannungspegel um. Der Anwender kann dabei über Jumper aus drei vorkonfigurierten Widerstandswerten wählen: 10 MOhm, 100 MOhm oder 1.000 MOhm. Je nach Einstellung wird der Photostrom im Verhältnis zwischen 1 V/nA und 0,1 V/μA verstärkt. Zusätzlich lässt sich die Ausgangsspannung über ein Trimmpotentiometer um einen Faktor zwischen 1× und 11× verstärken. Dieser Wert ist frei wählbar.
Das bei LASER COMPONENTS erhältliche Bauteil ist besonders bedienfreundlich. Photodioden in TO5- oder TO18-Gehäusen können direkt mit der Platine verbunden werden. Da der JTIY1-1G zahlreiche Anwendungsmöglichkeiten unterstützt, müssen Anwender keine eigenen Platinen entwickeln, um ihre SiC UV-Photodioden so schnell wie möglich nutzen zu können.
Besuchen Sie LASER COMPONENTS auf der LASER World of PHOTONICS!
26.-29. April 2022; Stand C5.403
