Schlüsselfaktoren für die Qualität von optischen Steckverbindern bzw. Patchkabeln sind die besonderen Charakteristiken in der Endflächen-Geometrie einer optischen Ferrule. Einige dieser Eigenschaften, wie z.B. der Polier-Radius, der Apex-Versatz, oder der Faser-Überstand können mit einem Interferometer vermessen werden. Allerding kann damit keine Konzentrizität vermessen werden (konzentrisch: etwas Symmetrisches, das um einen gemeinsamen Mittelpunkt angeordnet ist).
Zum Beispiel kann mit einem herkömmlichen Interferometer nicht bestimmt werden, wie konzentrisch der Faserkern bezogen auf den Ferrulen-Rand ist. Die Konzentrizität eines Faserkerns kann durch verschiedene Toleranzen beeinflusst werden, Faserkern zu Fasermantel, Ferrulen-Rand zu Ferrulen-Bohrung, Faser-Durchmesser passt nicht zu Bohrungs-Durchmesser. Das Resultat dieser Konzentrizität bewirkt einen Verlust der optischen Leistung bzw. eine höhere Dämpfung.

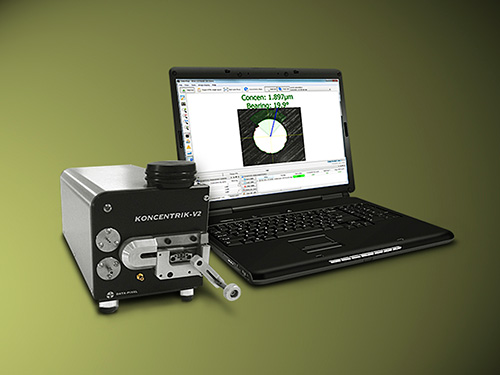

Das KONCENTRIK - V2 ist ein modulares Messsystem mit welchem man entweder die Konzentrizität von optischen Fasern oder von optischen Ferrulen vermessen kann. Für die verschiedenen Messungen wird am gleichen Grundgerät einfach der mechanische Mess-Adapter gewechselt.
Ferrulen-Modul: Die Ferrule wird vor dem Einkleben einer Faser vermessen.
Mit dem Ferrulen-Modul misst das KONCENTRIK - V2 die Konzentrizität der Ferrulen-Bohrung in Bezug auf den äußeren Ferrulen-Mantel mit einer Toleranz von weniger als 0,15 µm. Weiter bestimmt das Gerät die Winkelposition der Bohrung, in Bezug auf die Verdrehsicherung (Connector Key) - wichtig ist dies z.B. für das Tunen von optischen Steckern. Der Durchmesser der Bohrung sowie fehlerhafte Zirkularitäten des äußeren Ferrulen-Mantels und der Ferrulen-Bohrung sind ebenfalls Bestandteile der Messparameter.
Stecker-Modul: Die Ferrule wird nach dem Einkleben einer Faser vermessen.
Mit diesem Modul misst das KONCENTRIK - V2 die Konzentrizität des Faserkerns in Bezug auf den Ferrulen-Rand eines optischen Steckverbinders mit einer Genauigkeit von 0,15 µm. Außerdem kann damit auch die Position des Kerns in Bezug auf die Verdrehsicherung (Connector Key) zum Tunen optischer Stecker bestimmt werden.
