Laseroptiken werden häufig für eine einzelne Wellenlänge optimiert. Werden frequenzvervielfachende Laser eingesetzt, so muss das auch bei der Auswahl der Strahlführungskomponenten berücksichtigt werden.

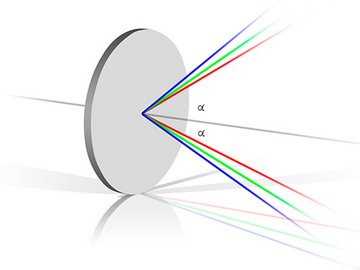

LASER COMPONENTS bietet so genannte Triple-Spiegel an, bei denen drei Wellenlängen reflektiert werden. Diese werden bespielsweise bei Nd:YAG Lasersystemen verwendet, die in der Grundwellenlänge 1064 nm (IR) emittieren und Oberwellen bei 532 nm (grün) und 355 nm (UV) haben.
Eine neue Beschichtung erlaubt es, das komplexe Schichtsystem in einem Durchgang aufzubringen.
Möglich ist dies in Kombination mit einem IAD (Ion Assisted Deposition) oder IBS (Ion Beam Sputter) Coating. Die ionenunterstützten Technologien erlauben ein sehr genaues reproduzierbares Ergebnis, welches über der Genauigkeit vorheriger Verfahren liegt.
Altes Verfahren - Zeitaufwändig
Bisher mussten die Beschichtungen für drei Wellenlängen in 2 Durchgängen gefertigt werden: für die YAG-Laserspiegel wurde bspw. erst eine Beschichtung für 1064 nm und 532 nm auf das Substrat gebracht (Doppelspiegel) und in einer zusätzlichen Charge wurde hierauf die Spiegelbeschichtung für 355 nm aufgedampft.
Die Fertigung dieser Spiegel war somit also relativ aufwendig.
Ein ähnliches Vorgehen war bei Spiegeln notwendig, die zum Beispiel 1064 nm und 532 nm, sowie einen Ziellaser bei 635 nm reflektieren sollen. Die Zusatzreflektion bei 635 nm wird zuerst in einer Charge beschichtet und danach wird eine Beschichtung für 1064 nm und 532 nm auf das Coating aufgebracht.
Neues Verfahren - Schnell, hohe Kapazität, attraktive Kosten
Das neue Verfahren bringt nicht nur höhere Reflektivitäten bei den einzelnen Wellenlängen. Ein weiterer Vorteil ist die kürzere Fertigungsdauer, die sich aus dem Wegfall des zweiten Coatings ergibt. Ferner fasst die neu eingesetzte Anlage mehr Substrate als zuvor, sodass große Stückzahlen gefertigt werden können. Dies alles wirkt sich positiv auf den Stückpreis aus.
Die neuen Triple-Laserspiegel werden für verschiedenste Wellenlängen-Kombinationen gefertigt. Nennen Sie uns Ihre Anforderungen, wir senden Ihnen einen Lösungsvorschlag. Am unten gezeigten Beispiel sehen Sie den Vergleich der berechneten (lila) und gemessenen (rot) Transmissionswerte eines Spiegels HR 1064+532+355 (AOI 45°, u-pol, unbelegte Rückseite).
Hier geht es zum Anfrage-Formular
