Optische Quellen

Kostengünstige sowie umfangreiche Varianten von Laser- und LED-Sendern, die für Installation, Wartung und Tests von Glasfasernetzen benötigt werden.

Es sind Quellen für Singlemode-Fasern und Multimode-Fasern erhältlich aber auch Quellen mit bis zu vier Wellenlängen für Anwendungen in FTTx Netzwerken und im LAN-Umfeld.

Besonders in der Luft- und Raumfahrtindustrie eingesetzt werden die ALS LED Quellen.

Die vorgestellten Quellen sind für Singlemode-Fasern konzipiert. Mit den Wellenlängen 1310 nm und 1550 nm werden die gängigen Telekom-Wellenlängen abgedeckt.

OLS-35

Kostengünstig und handlich sind die SmartPocket^TM Laserquellen OLS-35. Sie können sowohl im Akkubetrieb arbeiten, als auch über den Micro-USB-Port mit Spannung versorgt werden. Eine Kalibrierung ist nur alle drei Jahre notwendig. Ergänzen Sie die Laserquelle zum SmartPocket Optical Test Kit.

OLS2

Die Laserquelle OLS2 emittiert Laserlicht sowohl als Dauerlicht (cw) oder moduliert mit einem Testton (1 kHz oder 2 kHz). Es arbeitet mit dem WaveID-Verfahren, bei dem das Licht kodiert wird und so der Empfänger die ausgesandte Wellenlänge erkennt. Hierdurch können die Testzeiten verringert werden, ein Einstellen der richtigen Wellenlänge am Empfänger ist nicht mehr notwendig.

OLS1

Die LED-Quellen OLS1 emittieren bei 850 nm und 1300 nm. Die Geräte können sowohl für 50 µm als auch für 62,5 µm Fasern genutzt werden. Die Stromversorgung erfolgt über den Batteriebetrieb bzw. das optional erhältliche Netzteil.

OLS-34: Für LAN/WAN Access und Enterprise MM-Netzwerke

Die SmartPocket^TM Multimode LED-Quelle OLS-34 kann für MM-Fasern 50/125µm verwendet werden. Die zentralen Wellenlängen sind 850 nm und 1300 nm. Mit allen gängigen Steckertypen verwendbar.

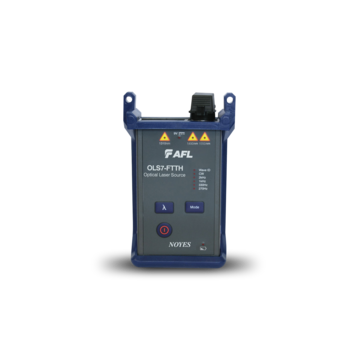

Drei Wellenlängen - Die OLS7 Serie

Die OLS7-Serie sind Laserquellen mit drei Wellenlängen, die in Kombination mit optischen Leistungsmessgeräten zur Messung der Einfügedämpfung von Single-Mode Fasern eingesetzt werden. Sie werden zum Testen von FTTx-Netzwerken eingesetzt.

Die stabilisierte Laserquelle ermöglicht zuverlässige Testergebnisse, die den aktuellen TIA/EIA sowie ISO Anforderungen genügen. Folgende Varianten werden angeboten:

• OLS7-FTTH:
  1310 nm im Upstream
  1490 nm/1550 nm im Downstream
• OLS7-FTTx:
  1310 nm, 1490 nm, 1625 nm für Messungen im Übertragungsband oder außerhalb der Betriebswellenlängen bei 1625 nm
• OLS7-3: 1310 nm , 1550 nm, 1625 nm
  Drei Wellenlängen aus einer Quelle für Single-Mode Anwendungen wie z.B. Telekom oder CATV

OLS-36 Serie

In einem Messinstrument vereint sind vier Wellenlängen für die Messung von MM-Fasern und SM-Fasern. Die SmartPocket^TM Laserquelle OLS-36 ist mit den Wellenlängen 850 nm, 1300 nm, 1310 nm und 1550 nm ausgestattet.

OLS4 Quad Output mit Wave ID

Die Ausgangs-Ports der kombinierten LED-/Laser-Quelle sind wie folgt

• Multimode-Ausgang: 850/1300 nm LED
• Singlemode-Ausgang: 1310/1550 nm Laser (zusätzlich mit 2kHz Tone)

Folgende Möglichkeiten des Ausgangs können ausgewählt werden: cw, WaveID oder dual wavelength WaveID. WaveID bringt kürzere Testzeiten: Jede Wellenlänge wird dabei mit einem einzigartigen WaveID code verschlüsselt, zusammen mit dem passenden Leistungsmessgerät können zwei Wellenlängen gleichzeitig pro Test gesendet und empfangen werden. - Das erhöht die Effizienz und spart Zeit.

Mit ihrer spezifischen Wellenlängenkombination eignet sich diese handliche und vielseitige SmartClass-Lichtquelle bestens zur Qualifizierung und Zertifizierung von Glasfasernetzen – egal ob es sich dabei um die Langstrecken-, Metro- und Zugangsnetze von Telekommunikationsanbietern handelt, um Rechenzentren oder um lokale Netze (LAN). Dabei kann das OLS-85 im Feldeinsatz problemlos einen ganzen Arbeitstag lang über Batterie betrieben werden. Es ist so leicht und handlich, dass selbst dem Einsatz auf hohen Masten nichts im Wege steht.

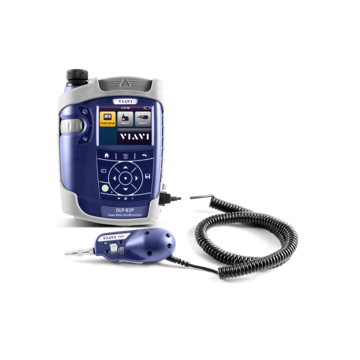

Im Doppelpack mit dem optischen Leistungspegelmesser OLP-85 eröffnet die Lichtquelle zahlreiche automatisierte Funktionen mit umfassenden Messberichten. Gemeinsam mit dem Prüfmikroskop P5000i lassen sich per Knopfdruck Pass/Fail-Analysen für Faserendflächen erstellen.

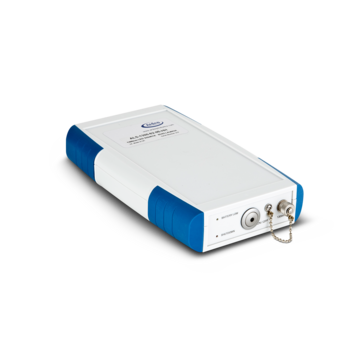

Sowohl die 850 nm als auch die 1300 nm ALS LED Quellen werden bei der Messung von Multimodefasern eingesetzt - sie garantieren stabile 85/85% Einkoppelbedingungen. Ausgelegt ist das Gerät für 62,5/125 µm bzw. 50/125 µm Fasern.

Die kompakte Quelle wird mit Li-Ionen Batterien betrieben, deren Lebensdauer bei 48 Stunden liegt.
