Faseroptische Laserquellen

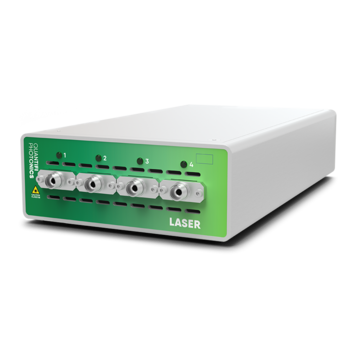

Durchstimmbare Laserquellen – MATRIQ 1000 Serie

Die durchstimmbaren Laser der MATRIQ 1000 Serie bieten eine Auflösung von 0,01 pm und eine Leistungsstabilität von bis zu 16,5 dBm im C- oder L-Band. Das macht sie zu einer vielseitigen und kosteneffizienten Lösung für verschiedenste Anwendungen in Labor und Fertigung.

Folgende Features zeichnen die Serie aus:

• Voll durchstimmbar über das C- oder L-Band; volle Abdeckung aller DWDM-Kanäle – ideal für Telekommunikationsanwendungen
• Intelligente Kalibrierung für höhere Leistungsstabilität minimiert die Leistungsunterschiede zwischen den Kanälen
• 0,01 pm Auflösung im C- oder L-Band
• 100 kHz Linienbreite, bis 16,5 dBm Leistung – ideal z.B für kohärent modulierte hochbitratige Datenanwendungen
• Polarisationserhaltender Faserausgang – Die langsame Polarisationsachse ist am Steckerkey ausgerichtet; wahlweise für SM- oder PM-Fasern
• Leistungsfähige Software-Tools
  - über SCPI-Protokolle nach Industriestandard programmierbar
  - Treiber für Python und LabVIEW
  - Benutzerfreundliche, browserbasierte GUI
• USB- oder Ethernet-Bedienung
• Voll kompatibel mit den PXI-Modulen von Quantifi Photonics
• Whisper-Modus (optional): Der Bediener kann das Dither der Laserkontrollfrequenz deaktivieren – hilfreich bei Anwendungen, die schmalste Linienbreiten erfordern

Anwendungen:

• Stabiler Oszillator für kohärente Empfänger
• Ladeeinrichtung für WDM-Netze
• Stabile Allzweck-Lichtquelle für Telekommunikation und Physik
• Verstärkertests
• Polarisationsempfindliche Experimente und Tests

Faseroptische cw Laserquelle – MATRIQ 1102

MATRIQ 1102 liefert cw Laserstrahlen mit einer Wellenlänge von 850 nm. Sie eignen sich optimal für Anwendungen mit Multimode Fasern.

Merkmale:

• Gleichbleibende Leistung: intelligente Kalibrierung garantiert hohe Leistungsstabilität für genaue und konsistente Test- und Messergebnisse
• Bis zu +10 dBm optische Ausgangsleistung
• Multimode Testanwendungen – ideal für Datacom-Multimode Anwendungen im 850 nm Fenster
• 50-µm-Multimode-OM3Faser entspricht den meisten 850-nm-Datenverbindungen
• Bis zu vier Laser in einem Gerät - hohe Kanaldichte in einem ultrakompakten Formfaktor.

Anwendungen:

• Stabile 850-nm-Laserquelle zum Testen von Multimode-OM3-Faserverbindungen
• Datacom SR4, SR8-Verbindungstests
• Universelle stabile Multimode-Faserlichtquelle für Datacom und Physik
• 850-nm-Empfängerempfindlichkeitstest

Faseroptische cw Laserquellen – MATRIQ 1200 Serie

Die faseroptischen Laserquellen der MATRIQ 1200-Serie sind in verschiedensten Wellenlängen und Leistungsklassen verfügbar. Neben der im Datenblatt angeführten Liste der Standardquellen sind auf Anfrage auch kundenspezifische Laserquellen möglich. Teilen Sie uns Ihre Wünsche mit!

Merkmale:

• Weiter Bereich an Wellenlängen und Leistungsoptionen: Die neue Architektur der MATRIQ Geräte erlaubt schnelle kundenspezifische Anpassung von Wellenlängen und Leistung; auf Anfrage auch an Nicht-Telekom-Wellenlängen
• Höchste Leistungsstabilität durch intelligente Kalibrierung – ideal für Anwendungen wie OFDM-Übertragungen (Orthogonal Frequency Divison Multiplexing) und WDM-Netze
• Ein, zwei oder vier Laser in einem Gehäuse
• Einfache, intuitive Bedienung über eine browserbasierte grafische Benutzeroberfläche.

Durchstimmbare Laserquellen – Serie 2000

Die Laser der Serie 2000 sind durchstimmbare Laserquellen für O-Band (1260 nm – 1360 nm) oder C-Band (1530 nm – 1565 nm). Mit einer Scanrate von 400 nm/s und einer Leistungsstabilität von 0,01 dB eignen sie sich optimal zur Charakterisierung und Überprüfung der wellenlängenabhängigen Eigenschaften von Bauelementen, Wellenleitern und integrierten photonischen Schaltkreisen (PIC) – zum Beispiel bei DWDM- und CWDM-Multiplexern für die optische Datenübertragung.

Anwendungsbereiche:

• Charakterisierung von wellenlängenabhängigen Bauteilen und Materialien
• Wellenlängenabhängige Verlustmessungen (WDL)
• Kalibrierung von wellenlängenabhängigen optischen Modulatoren
• Schnelle Tests an wellenlängenabhängigen Mux/DeMux-Komponenten und wellenlängenselektiven Schaltern
• Emulation von Laserquellen für DWDM- und CWDM-Anwendungen
• Interferometrische Anwendungen
