3-Achsen-Spleißgeräte

Kernzentriertes oder mantelzentriertes Spleißen?

Um beim Spleißen eine aktive Justage der optischen Fasern zu ermöglichen, muss die Faseraufnahme des Spleißgeräts über drei Achsen verfügen, die im dreidimensionalen Raum zueinander verschoben werden können. Mit den beweglichen V-Nut-Aufnahmen werden die Fasern zueinander justiert, der Versatz korrigiert.

Für extrem hohe Anforderungen an die Spleißqualität werden beim Spleißen von Singlemodefasern die Kerne aufeinander ausgerichtet. Damit erreicht man Spleißdämpfungen an der physikalischen Machbarkeitsgrenze von 0,01dB (siehe FITEL S178).

Erfolgt lediglich eine Ausrichtung auf den Außendurchmesser der Fasern, spricht man von Mantelzentrierung. Damit kann eine preiswerte Alternative für den Kurzstreckenbereich angeboten werden (siehe FITEL S154-AC).

Die Spleißgeräte von FITEL haben eine integrierte Selbstjustage: Das Gerät optimiert via Software eigenständig auf den verwendeten Fasertyp/Faserhersteller - so gelingt bereits der erste Spleiß optimal.

Mit beiden Geräten können sowohl SM- als auch MM- Stecker direkt angespleißt werden (inklusive E2000/HRL).

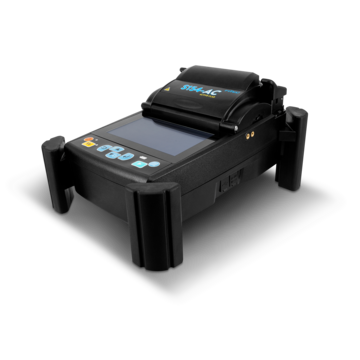

S154-AC: Für das Fusionsspleißen bei LAN, Campus oder FTTx

Soll die Faser auf den Außenmantel justiert werden, ist das FITEL S154-AC das Spleißgerät Ihrer Wahl. Es erledigt auch unter schwierigen Umweltbedingungen jeden Spleiß in maximal 6 Sekunden und mit einem Verlust von 0,03 dB. Daher ist es genau richtig für den Einsatz auf Baustellen – zum Beispiel beim Rollout von FTTx- und Metronetzen.

Dieses Gerät kann jeder bedienen und warten. Nehmen Sie einfach die V-Nut heraus und sie können die Linsen problemlos reinigen.

S178LDF: Für Spezialfasern bis 450 µm Durchmesser

Besonders interessant ist das FITEL S178LDF für Laserhersteller und Serviceteams, die mit Faserdurchmesser > 125 µm arbeiten.

Die positiven Eigenschaften eines robusten Feldgerätes werden hier erstmals auch für diesen Einsatzbereich nutzbar. Das Gerät kann sowohl mit einem Akku als auch über Netzspannung betrieben werden. Es ist einfach zu bedienen, leicht und mit einem robusten Transportkoffer ausgestattet.

S179: Kernzentrierendes 3-Achsen Spleißgerät

Das FITEL S179 ist ein kernzentriertes 3-Achsen Spleißgerät für alle biegeunempfindlichen Fasern wie sie in Metro-, LAN-, FTTx-Netzen verwendet werden. Das Spleißen einer Faser im halbautomatischen Betrieb dauert nur 6 Sekunden, das Anbringen eines Schrumpf-spleißschutzes gerade einmal 9 Sekunden. Der Akku hält bis zu 200 Spleißzyklen!

Zum besseren Handling verfügt das Gerät über einen 4,3" großen Touchscreen. Die Spleißkammer ist mit einer großen Öffnung ausgestattet und ihr Innenraum durch vier helle LEDs gut ausgeleuchtet, sodass auch bei schlechten Lichtverhältnissen für gute Sicht gesorgt ist.

Das Gehäuse ist stoßfest, wasserabweisend und widersteht auch einer hohen Staubbelastung. Damit ist gewährleistet, dass das Gerät auch unter widrigen Umgebungsbedingungen zuverlässig arbeiten kann.

Revolutionär ist die herausnehmbare V-Nut zur leichteren Reinigung!

Im Vergleich zum Vorgänger, dem S178, ist das S179 leichter und flacher geworden. Sein leistungsstarker 8N Antriebsmotor sorgt für reproduzierbare Spleißvorgänge.

Das FITEL S179 besitzt eine NFC Schnittstelle zum Verriegeln und Freigeben des Gerätes und kann über ein Smartphone gesteuert werden. Zwei integrierte USB-Schnittstellen erlauben weitere Kommunikationsmöglichkeiten.

Das FITEL S179 ist unter anderem ideal in der Verwendung für Arbeiten im LAN, MAN, WAN, FTTX, Rechenzentren und im Netz der Deutschen Telekom (zugelassen gemäß ZTV TS 0290/96 der DTAG).

SmartFuse - die Software für den PC

Alle FITEL Spleißgeräte können über einen PC angesteuert werden. Hierfür wird die Software SmartFuse benötigt - deren Funktionen vielfältig sind. Beispielsweise können Spleißbilder und Spleißdaten exportiert werden. Ebenso können über die Software neue Programme auf das Spleißgerät geladen und vorhandene Programme modifiziert werden.
