Unser Partner HoloOR hat ein weiteres Standard 1D Spotelement mit einer Strahlaufteilung von 1 x 7 entwickelt. Dieses Element ist für 1064 nm designed. Der Separationswinkel zwischen den nebeneinander liegenden Strahlteilen beträgt 30 mrad (1,72°). Der Gesamtwinkel des Elements liegt damit bei 180 mrad (10,3°). Der Abstand zwischen benachbarten Spots kann durch Einfügen einer Linse variiert werden. Ein Abstand von z. B. 3 mm zwischen zwei benachbarten Spots kann mit einer Linse von 100 mm Brennweite erreicht werden.
Es ist möglich, das vorgestellte Standardelement auch mit kundenspezifischen Separationswinkeln und für andere Wellenlängen wie 266 nm, 532 nm, 1550 nm, 2940 nm sowie 10.6 µm zu entwickeln.

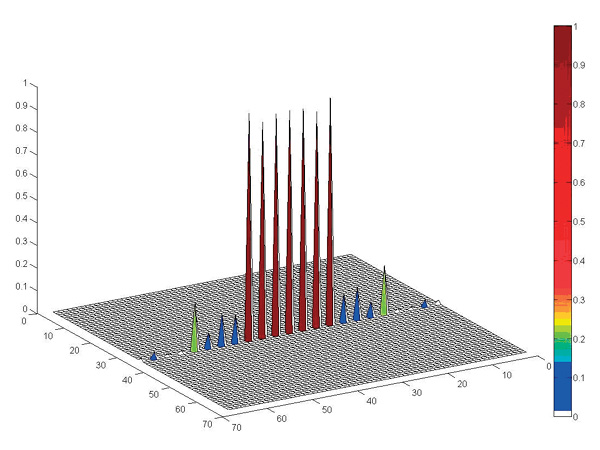

Die theoretische Effizienz für das 1 x 7 Element beträgt ca. 77 %, d. h. in jedem erzeugten Teilstrahl sind ca. 11 % der Energie des Eingangsstrahls; die restliche Energie geht in Nebenordnungen verloren.
Auf der LASER. World of Photonics in München können Sie ein 7 x 7 Element in einem optischen Aufbau betrachten. Hier stehen Ihnen sowohl die Spezialisten von HoloOr als auch unsere Produktingenieure gern zur Beantwortung weiterer Fragen zur Verfügung.
